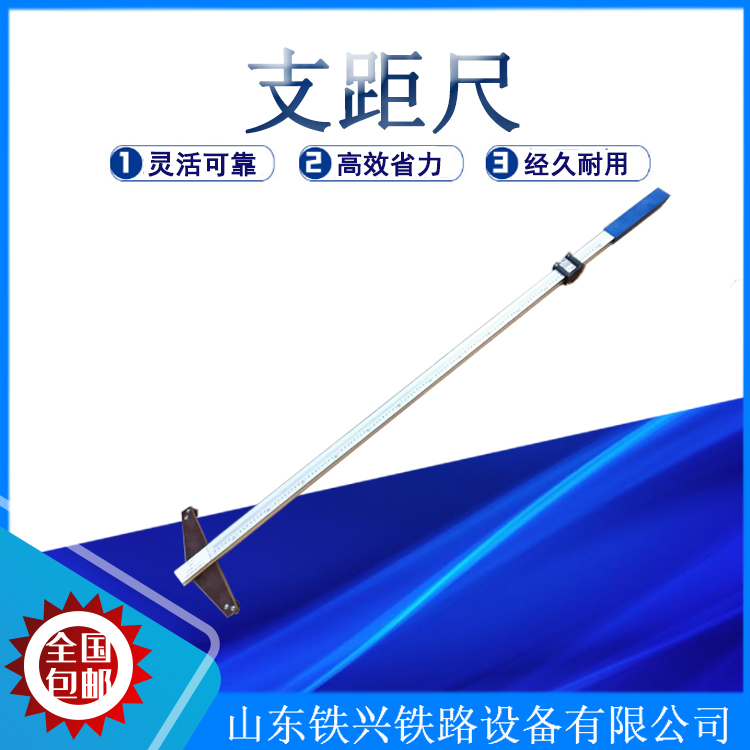

鐵路支距尺


產品名稱:鐵路支距尺





TEL:0537-2255800/400-691-2018







      ●基本功能

  主要用于鐵路道岔導曲線支距尺寸測量的計量器具。

  ●技術參數


產品型號


測量范圍?


支距示值誤差


絕緣電阻


HTZJC-1


1300mm


≤±0.4mm


測頭與測頭之間,

測頭與壓測板之間

在500V電壓下連續測試60s,

絕緣電阻不少于1MΩ


HTZJC-2


1400mm


≤±0.4mm


HTZJC-2


1400mm


≤±0.4mm


HTZJC-3


1800mm


≤±0.4mm


HTZJC-4


2000mm


≤±0.4mm


  ●依據標準

  《標準軌距鐵路支距尺》JJG 1108-2015

  ● 使用方法

  測量支距時,將支距尺絕緣板搭在道岔的直股鋼軌上,使兩圓測頭與直股鋼軌工作邊接觸,移動游框,使壓測板與導曲線接觸,通過游標即可讀出支距示值。

  ●主要特點

  1.本支距尺與現在市場上流行的支距尺相比,雖然尺身材料均為鋁合金,但尺身上的刻線并非與尺身為一體,而是由特殊不銹鋼制作的標尺單獨的鑲嵌在尺身上,這樣由于標尺的線脹系數與鐵路線路水泥枕木的線脹系數非常的接近,因此起到了自動消除使用環境溫度的影響。

  2.具有標尺刻度幅寬放大功能,對標尺刻度進行3倍幅寬放大,可提高工作效率和讀數精準度。

  3.絕緣板:采用環氧玻璃纖維板材質制作(俗稱FR4),在零下40℃-120℃狀態下機械強度性能高,機械尺尺寸穩定,永不變形,在高濕環境里電氣絕緣性能穩定。

  4.測頭:采用進口不銹鋼材質,硬度高(洛氏52)永不生銹,機械尺寸穩定可靠。

  ●注意事項

  1、測量工具,使用中應輕拿輕放,避免碰撞,非專業人員嚴禁拆卸;

  2、產品使用完后,不使用時,應清潔干凈放在安全的地方;

  3、軌距尺應堅持周期檢定。
