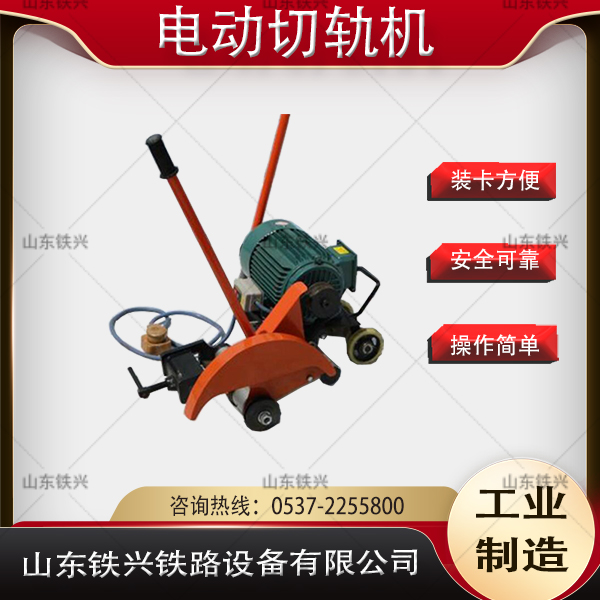

DQG-3型電動切軌機


產品名稱:DQG-3型電動切軌機

外形尺寸:700×600×900(mm)

額定功率:3KW

使用范圍:現場鋸割各種型號鋼軌


TEL:0537-2255800 / 400-691-2018


 DQG-3型電動切軌機設計先進,構造新穎,主軸轉動角度大,砂輪片應用率90%以上。裝卡便當,操作簡單,運用平安牢靠。切割速度快,該機可在空中及鋼軌上推行。

  技術參數:

電壓
380V
功率
3.0KW
主軸轉速
3060轉/分
切割砂輪片
φ400×φ32×4
切割范圍
50-60kg/m鋼軌
切斷面對鋼軌縱軸線的垂直度
≤0.5m
切斷時間
60kg/m鋼軌2-3分鐘
外形尺寸
700×600×900(mm)
整機質量
≤54kg



    工作原理

    電動切軌機工作原理:根據無齒鋸切削原理,應用擺動機構,使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動,薄片砂輪對鋼軌停止切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小,從而減少薄片砂輪的磨耗,進步薄片砂輪應用率及工作效率。

    1、主運動:由電動機、驅動V帶傳動使主軸(薄片砂輪)回轉。

    2、進給運動:應用切割臂與擺臂的相對擺動,靠切軌機的自重來完成薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂(卡軌機構)中心平面旁側,并懸臂較長,因而鋸片可切到鋼軌底。

   電動切軌機構造:

1、擺臂軸、套間為滾動摩擦,減小磨損,延短命命。


   2、擺臂、切割臂、皮帶輪為鑄造鋁合金構造,質量輕、強度高。

   3、裝夾機構具有防脫軌功用,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即便旋松夾緊螺桿,切軌機不發作傾斜。

   4、電機座為分體式鑄造鋁合金,減輕重量。

   5、走行機構增設輔助輪,保證在空中推行時平穩

   運用辦法與維護

   1、在不裝置薄片砂輪的狀況下,接通供電電源,按下開機按鈕“ON”,察看砂輪主軸能否轉動并留意其旋轉方向能否與防護罩標明的砂輪的旋轉方向分歧。如主軸不轉動或旋轉方向與防護罩標明的砂輪旋轉方向不分歧,按下關機按鈕“OFF”切斷供電電源,改動電源相序,反復上述過程,直至砂輪主軸旋轉,方可裝置薄片砂輪。

   2、裝置薄片砂輪前要檢查薄片砂輪能否有裂紋,兩側能否平直,外表不平易形成切口偏斜及夾片,裝片后擰緊鎖緊螺母,但扭力不宜過大以免壓碎薄片砂輪。

   3、將鋸軌機裝在鋼軌上,裝置卡具,依據需求挪動切軌機至預先設定的切割位置。然后使卡具內面(凸面)與鋼軌頂面、軌腭下部貼緊,旋緊緊定螺栓,切軌機處于工作狀態。
   4、一只手拉動支配桿使鋸軌機處于鋼軌上方,同時另一只手扶持另一支配桿,以防薄片砂輪撞擊鋼軌。

   5、裝置好鋸軌機后,按下開機按鈕“ON”即可啟動電動機。電動機啟動后,空載運轉時間不少于30秒,察看薄片砂輪能否運轉平穩,能否偏擺、跳動,各部能否正常,如發現異常,應停機改換砂輪或掃除毛病。

   6、切割時,薄片砂輪的進給主要靠切軌機的自重和支配桿的擺動,因而雙手扶持支配桿時,不要向下猛施壓力,應依據需求有節拍的擺動支配桿。

   7、切割過程中,手握支配桿要不停地往復擺動,不可停在某處。當發作夾片現象,應遲緩提升薄片砂輪,然后,繼續切割,如依然發作夾片現象,應停機檢查緣由或改換薄片砂輪。重新切割時,薄片砂輪必需與原切口完整吻合,否則,應變換切割位置。

   8、切割過程中,如切口發作傾斜,應停機檢查緣由,掃除毛病或改換薄片砂輪,變換切割位置,重新切割。

   9、通常是先切鋼軌頂部,再切腰部,后切底部,直至切斷。
