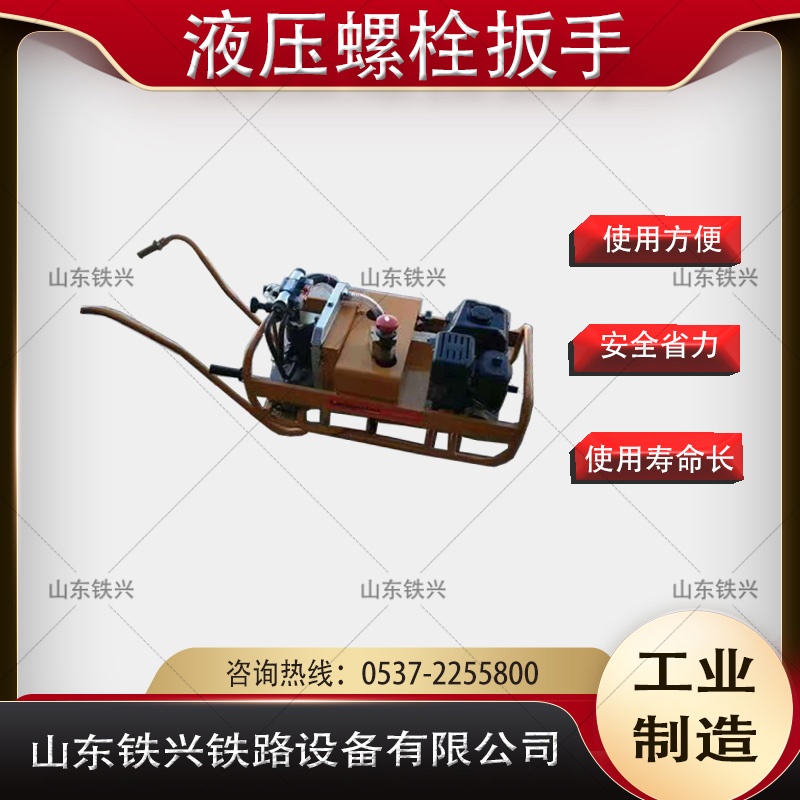

產品名稱:YLB-700液壓雙頭螺栓扳手
額定功率:6HP
外形尺寸:960×468×680mm
使用范圍:軌枕螺栓松緊,工務工程施工
TEL:0537-2255800 / 400-691-2018
YLB-700液壓雙頭螺栓扳手適用于我國既有軌道線路上,各種型號鋼軌鋪設的軌枕螺栓松卸、擰緊作業,根據作業方式、作業規模,用于封鎖施工。在進行軌枕螺栓的擰緊作業時,扣件扭矩的調定范圍。
技術參數:
功率 |
6HP |
旋緊扭矩調整范圍 |
80-350 |
旋松扭矩 |
≥700N·m |
工作套筒轉速 |
120-130rpm |
套筒中心距 |
214mm |
工作套筒行程 |
70 |
工作效率 |
25/1(個/分) |
主機質量 |
75Kg |
工作原理:
1、汽油機使用前的準備和檢查請參照汽油機使用說明書要求進行。
2、檢查行走裝置的連接是否牢固,前后行走輪是否轉動靈活
3、檢查變速箱油位是否在刻度線范圍內,缺油,少油應補充。
4、夜間進行作業時,進入施工攻讀前應檢查,工作套筒照明燈是否完好。與有故障及時排除。
5、根據作業線路的鋼軌型號,調整好工作套筒底部與軌枕螺栓上端面的工作距離,保持在25-35mm之間。
6、作業前應進行無負荷空轉,汽油機、變速箱在空檔、正反向轉時應無異常響聲。
7、根據施工作業線路對軌枕螺栓扣壓力要求,檢查并調整好工作套筒扭矩,扭矩刻度指示有刻線:80N·m、120N·m、150N·m、250N·m、350N·m
警告:檢查工作套筒、套筒銷及防脫彈簧是否完好,若損壞可能會造成套筒卡帽后無法使套筒與主機快速脫離,給機具緊急下道造成困難。
使用方法:
1、將汽油機油門開啟至額定轉速正常運轉;
2、旋松螺母的操作方法:將換操縱桿下壓,當工作套筒反向旋轉后即可將套筒操縱桿套入螺栓螺母,擰緊螺母。
3、擰緊螺母時,應觀察扭矩指示指針,停止旋轉后工作套筒也同時停止旋轉,扭矩離合器分離2-3次。判斷扭矩離合器分離狀態,是變速箱內有微弱打擊聲或套筒操縱桿有震感。
注意事項:
1、擰緊每顆螺母時,扭矩離合器分離次數(微弱打擊聲)按每顆2-3次,離合器分離次數增多或減少都會使螺栓扭矩產生誤差。
2、扭矩離合器在出廠前,均按變速箱油平面完全浸泡扭矩離合器齒面的摩擦系數調定的扭矩指示,當變速箱油面產生變化(缺油、少油)連續工作會夾具離合器吃面磨損,摩擦系數加大,扭矩會增加1-3倍。扭矩過分增大后會導致套筒卡帽、連接套斷裂、損壞機具、彈條扣件失效損壞等故障。扭矩過小時應向下調整螺母使扭矩彈簧的變形量加大可增大扭矩。請注意檢查并保持變速箱平面在油標尺刻線內。
3、進行螺栓螺母擰緊或旋松作業時,套筒操縱桿正確操縱桿方法是:工作套筒與螺栓螺母迅速套入,套筒端部已加工成較大的導入角,與花鍵軸連接為萬向節方式。套筒均能正常導入螺栓螺母。請勿在套筒與螺栓螺母時產生打滑現象,以避免造成螺母被打壞。套筒操縱桿不允許用作推拉機具等用途。
4、當在曲線線路作業時,由于線路高差造成機具傾斜,請注意調整輪架調整機構保證工作套筒與螺栓螺母接觸距離,或利用后抬把成機架扶正機具,不允許用套筒操縱桿扶正機具,在進行螺母擰緊或旋松作業。
5、液壓雙頭螺栓扳手配置有正向、反向、空擋三個檔位。施工作業中遇有臨時等待或遇臨時下道避車時,請將發動機熄火或換擋桿置于空擋檔位,發動機怠速運轉。
