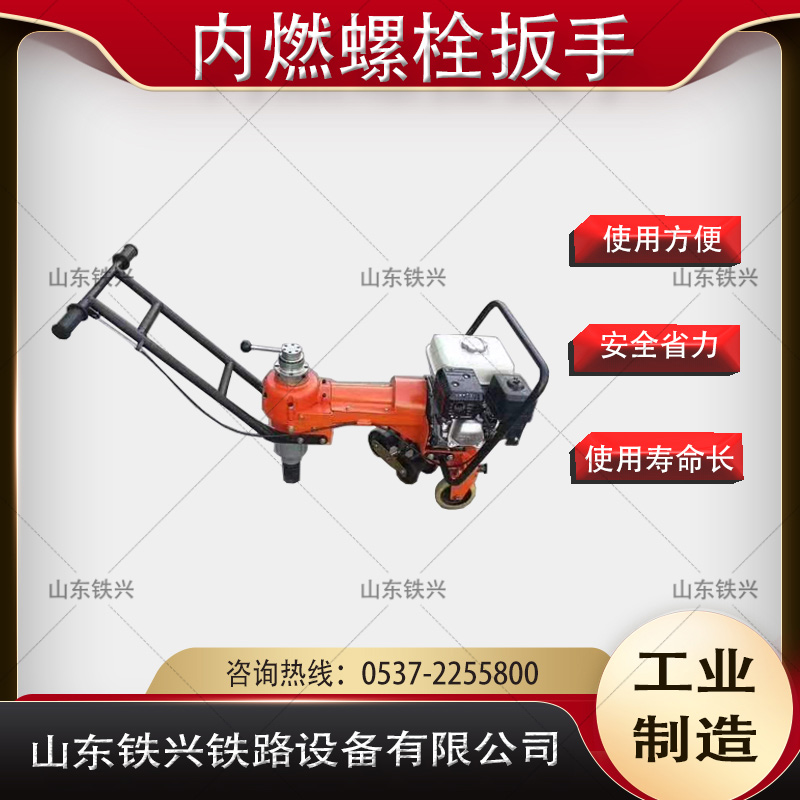

產品名稱:NLB-300內燃單頭螺栓扳手
額定功率:4.0KW
外形尺寸:1300×510×760mm
適用范圍:軌枕螺絲的松緊、工務工程施工
TEL:0537-2255800 / 400-691-2018
NLB-300內燃單頭螺栓扳手適用于鐵路線路軌枕螺栓螺母的旋松和緊固作業。該機的沖擊力大,操作集中,能滿足鋼軌扣件鎖緊扭矩,方便快捷。在底座上加裝了行走裝置,既可在陸地行走,又可在軌上行走,搬運方便,是松、緊軌枕螺母代替繁重體力勞動的理想工具。
技術參數
主軸轉速 |
780r/min |
旋松扭矩 |
≥300 N?m |
旋緊扭矩 |
≥150 N?m |
工作效率 |
≤10個/分 |
汽油機型號 |
GX200/GX160 |
額定功率 |
4.1kw/3.05Kw |
額定速度 |
3600r/min |
質量 |
60kg |
外形尺寸 |
1300×510×760mm |
工作原理
NLB-300內燃單頭螺栓扳手發動機輸出旋轉扭矩,通過離合器,傳動軸,錐齒輪換向減速機構實現旋轉扭矩的換向于減速,換向于減速后的扭矩由連接軸傳遞到有蓄力加力裝置作用的沖擊加力機構上,然后通過套筒對螺栓上的螺帽實現松開和鎖緊作業。
保養辦法
1. 檢查NLB-300內燃單頭螺栓扳手各部件應處于正常狀態;檢查發動機(按發動機說明書)應處于正常狀態。
2. 將換檔手柄放置于0位(空檔),轉動發動機數轉使其各部位有良好的潤滑。
3. 啟動發動機,進行短時間空轉,再調整油門使發動機處于中速運轉狀態。
4. 將換向手柄由空檔放置于你所需要的檔位(正轉或反轉)抬起操作手把,將套筒套在軌枕螺母上,旋轉離合器手柄,拉動離合器使之結合,套筒開始工作,當軌枕螺母松開或鎖緊按需要的技術要求時,松開離合器手柄,離合器自動復位(即脫離狀態),套筒停止工作,這就完成一條軌枕螺栓的松開或鎖緊的全過程。
5. 停止工作時,當手柄置于空檔位置放松油門,關閉發動機。
6. 錐齒輪減速換向機構每工作48小時,應檢查并添加潤滑脂一次;加力器每月檢查一次潤滑油。
7. NLB-300內燃單頭螺栓扳手長時間不用時,應擦洗干凈,涂防腐油脂,存放在通風干燥處。
