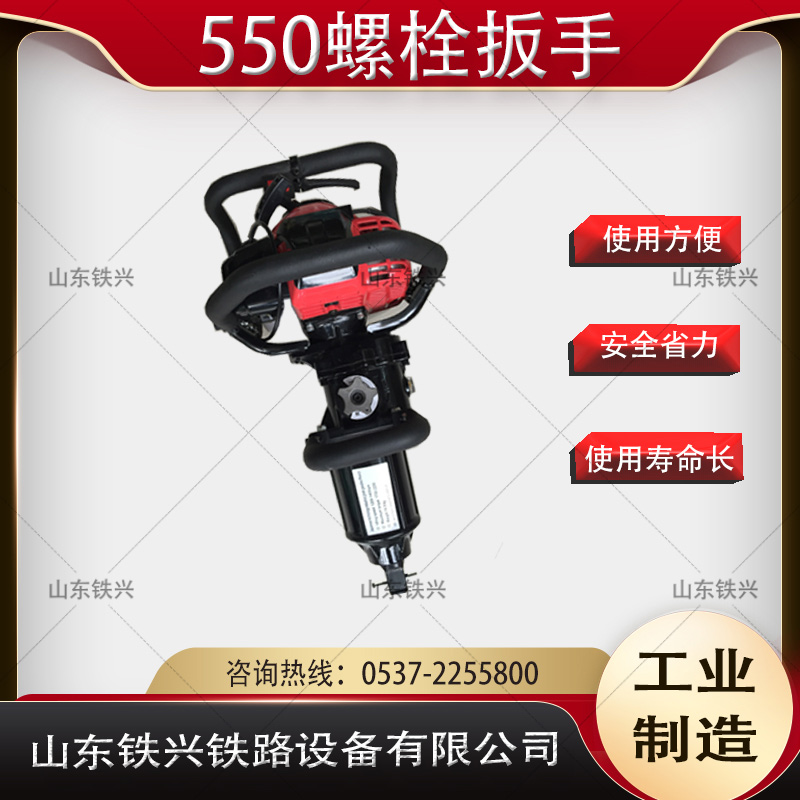

產品名稱:ND-550內燃沖擊扳手
額定功率:1.47
整機質量:21Kg
適用范圍:魚尾板螺絲的松緊,工務工程施工
TEL:0537-2255800 / 400-691-2018
ND-550內燃沖擊扳手發動機輸出旋轉扭矩,通過離合器,傳動軸,錐齒輪換向減速機構實現旋轉扭矩的換向于減速,換向于減速后的扭矩由連接軸傳遞到有蓄力加力裝置作用的沖擊加力機構上,然后通過套筒對螺栓上的螺帽實現松開和鎖緊作業。
詳細參數:
汽油發動機類型 |
二沖程,強迫,冷風,單杠。 |
功率 |
1.47kw |
排氣量 |
51.7cc、¢44×34mm |
燃油箱容量 |
1升 |
燃料混合比 |
25:1 |
轉數(空轉) |
2700rpm±250 |
主軸轉數 |
800r/min |
轉數 |
9880rpm |
輸出 |
2.03 ps/6500 rpm |
扭矩 |
0.34kg-m/550 rpm |
壓縮率 |
7.4:1 |
燃油消耗率 |
380 g/ps.h |
化油器 類型 |
膜片式 |
緊固扭矩范圍 |
550—1700N.m(406—1250 ft.1bs) |
離合速度 |
1200rpm |
重量 凈重 |
18kgs(39.601bs) |
整體尺寸 |
685×420×390mm |
|
操作方法:
1. 檢查ND-550內燃沖擊扳手各部件應處于正常狀態;檢查發動機(按發動機說明書)應處于正常狀態。
2. 將換檔手柄放置于0位(空檔),轉動發動機數轉使其各部位有良好的潤滑。
3. 啟動發動機,進行短時間空轉,再調整油門使發動機處于中速運轉狀態。
4. 將換向手柄由空檔放置于你所需要的檔位(正轉或反轉)抬起操作手把,將套筒套在軌枕螺母上,旋轉離合器手柄,拉動離合器使之結合,套筒開始工作,當軌枕螺母松開或鎖緊按需要的技術要求時,松開離合器手柄,離合器自動復位(即脫離狀態),套筒停止工作,這就完成一條軌枕螺栓的松開或鎖緊的全過程。
5. 停止工作時,當手柄置于空檔位置放松油門,關閉發動機。
技術特點
1、ND-550內燃沖擊扳手采用了多項新技術,整機體積小、重量輕。
2、ND-550內燃沖擊扳手采用小型汽油發動機為動力,輸出功率大,可靠性高,可實現連續作業。
3、操作簡單方便,并可實現任意轉速狀態下的換向,方便現場應用。
4、具備套筒頭離合和螺栓(母)自動頂出機構,可實現發動機正常工作轉速狀態下連續松緊作業,大幅度提高作業效率。
5、整機可靠性高,作業質量好。
維護辦法
1. 錐齒輪減速換向機構每工作48小時,應檢查并添加潤滑脂一次;加力器每月檢查一次潤滑油。
2. 長時間不用機器時,應擦洗干凈,涂防腐油脂,存放在通風干燥處。
