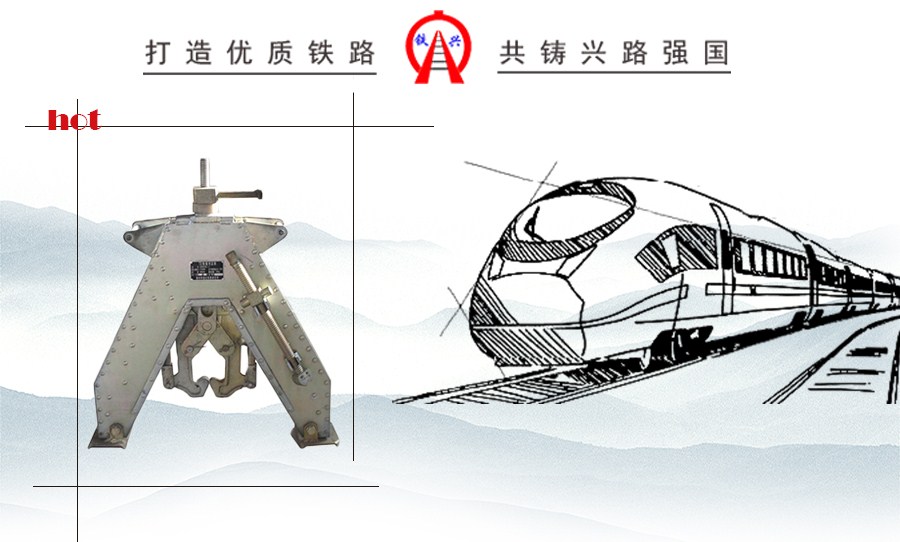

GDJ-I型鋼軌對軌架，是依據廣大養路作業顧客的實際需要而設計開發的一種新型工具。該機具外形美觀，性能優越，結構合理，質量可靠，省時省力，性能價格比好，適合各種軌型的調整，是進行鋁熱焊接時調整鋼軌位置的必備工具。

 技術參數

 1、吊軌力： 15kN

 2、跨距： 460mm

 3、整機質量： 26kg

 4、外形尺寸： 600×560×120

 運用方法

 1、使用前檢查各緊固部位和聯接部位是否有松動及脫離現象。

 2、在需要焊接的鋼軌接頭的一側，松開4根或5根軌枕上的緊固件。

 3、在鋼軌接頭的一側的第2根或第3根軌枕上放置一對正架(具體位置視工作需要而定)調整各調整桿，使吊鉤吊住鋼軌即可進行如下調整(調整時必須均衡地分配每根鋼軌各一半)

 a、水平點的調整：

 通過轉動扳桿帶動提升桿移動來進行水平點的調整。

 b、軌頭對直的調整：

 根據移動的方向，調整相應的軌頭調整桿，(如需要應將相對的軌頭調整桿松開)。來進行軌頭的調整。
